三维激光扫描器
三维激光扫描器
产品详情

传统的吊运及库区管理业务采用人工作业方式,需要大量的人员,安全、质量、成本的挑战,对企业库区物流管理、增效降本,形成阻碍。

针对行车、吊车的无人化、智能化设计和改造工作,利用精密设备制造、信息化和自动化技术手段,的智能行车扫描识别系统,实现 “管理一流、环境一流、效益一流”的目标,通过物流智能化、无人化助力企业发展。

本装置应用于:

  • 堆料:铜矿石、水泥矿石、煤炭料场、垃圾、桔梗、废料堆

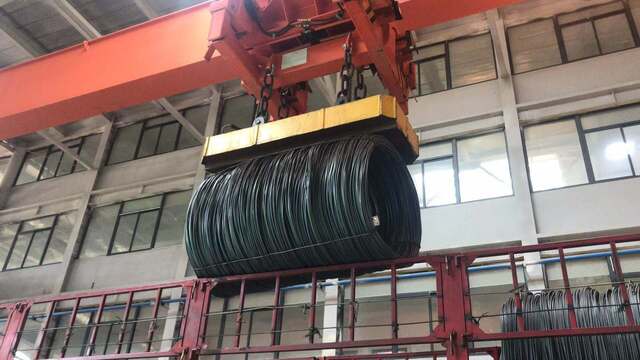

  • 型材:板卷、钢筋 、高线盘圆库、废钢车间

  • 集装箱:集装箱库区、单体集装箱定位测量

  • 自动安装:大尺寸工件精密测量、自动装卸、装配等

实现物料的精准定位、形貌分析、尺寸计算,具备智能识别的功能。

该系统通过伺服电机的旋转,配合二维扫描设备形成3D扫描成像。通过点云信息,构建物体三维图像。

本系统与主控计算机以数字通讯形式连接,可在线修改参数和设置。

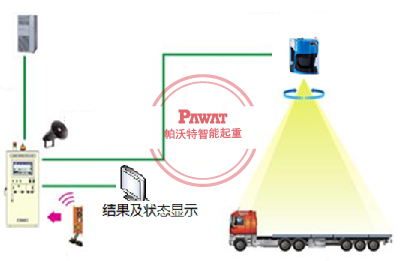

扫描装置系统构成

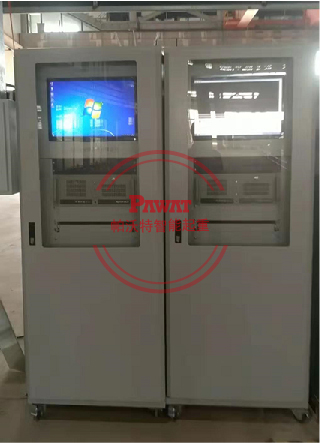

控制柜外形

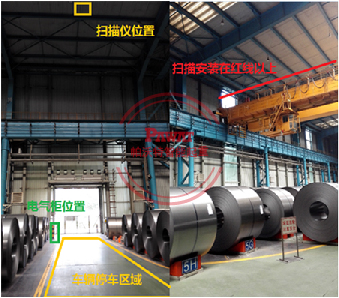

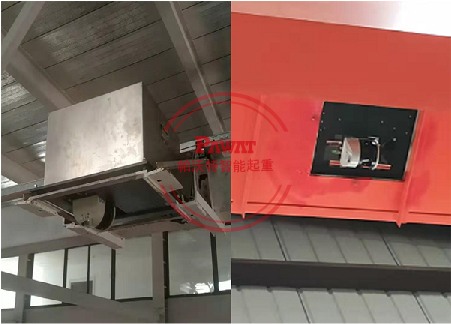

安装示例







技术指标

扫描装置需要满足以下技术指标:

  • 设备连续投用率≥99.9%;

  • 默认旋转正负5度,时间3-15秒可调;

  • 角度分辨率默认0.072度。

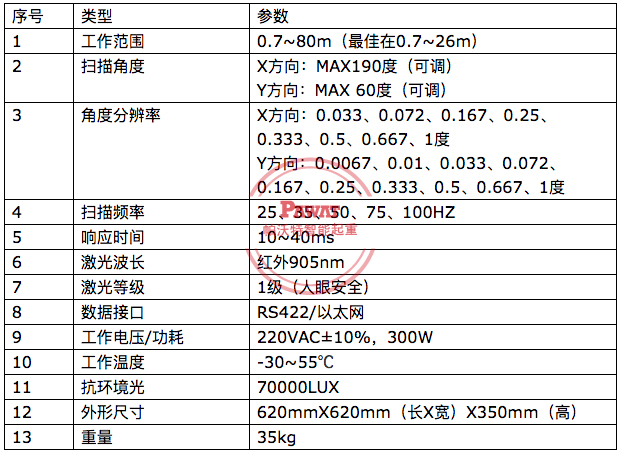

扫描头详细参数





软件功能:

  • 接收行车PLC系统的信息、物料信息;

  • 识别不同类型的物料;

  • 形成物料位置坐标;

  • 位置坐标发送行车PLC系统;

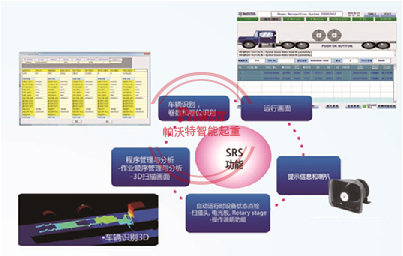

  • 作业错误画面报、LED屏显示错误信息、SRS基本功能如下图:

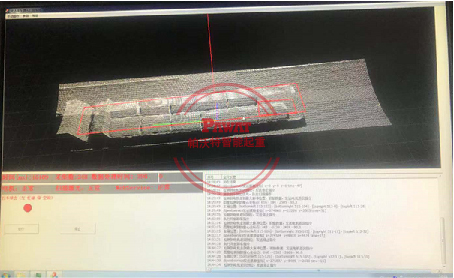

软件界面如下:
